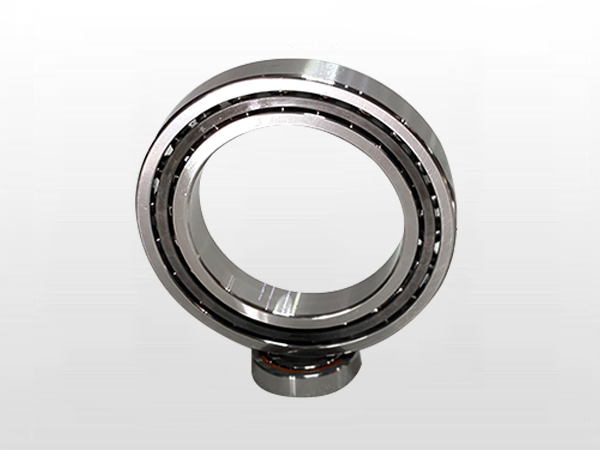

718系列精密角接觸球軸承

時間：2023-03-06 15:11:14

分類：高精度角接觸球軸承（標準系列）

公稱接觸角α15°-25°，內徑25-380mm
詳細信息
生產范圍：25-380
生產型號：71806-71876
滾動體：鋼球或陶瓷球
精度：P4S、P2級
配對：提供配對及客戶所需要的組配等

電話咨詢 400-9945-668

產品介紹
型號參數

718系列精密角接觸球軸承具有一定的接觸角，可以承受一個方向的軸向載荷或徑向和軸向的組合載荷。軸向力是在承受徑向載荷后產生的，因此可以相反地使用兩組軸承，或者可以組合使用兩組或更多組的雙組，三組，四組甚至五組。

718系列精密角接觸球軸承除適用于立式水泵電機，渦輪減速機和其他應用外，還適用于高速，高旋轉的精密機床主軸和電主軸等。
　　常用的高精度主軸角接觸球軸承分為全鋼軸承和混合陶瓷球軸承?；旌咸沾汕蜉S承的滾動元件由氮化硅制成。與相同結構和尺寸的標準鋼角接觸球軸承相比，精密混合陶瓷球軸承具有高速性能好，高剛度，低摩擦和低發熱以及長壽命的優點。
　　保持架是酚醛層壓布管實心籠或尼龍籠。正常工作溫度為120°C。較大尺寸的軸承使用銅合金汽車保持架。保持架的引導方法包括外圈肋引導件，內圈肋引導件和滾動元件導軌。

718系列精密角接觸球軸承型號參數

軸承型號	外形尺寸			α=15°（C）				α=25°（AC）
	外形尺寸			額定載荷		極限轉速		額定載荷		極限轉速
	d	D	B	Cr	C0r	脂	油	Cr	C0r	脂	油
	mm			KN		r/min		KN		r/min
71807	35	47	7	4.6	5.5	26000	40000	4.3	5.2	24000	38000
71808	40	52	7	4.8	6.2	24000	38000	4.5	5.8	20000	34000
71809	45	58	7	4.9	6.7	20000	34000	4.6	6.3	18000	30000
71810	50	65	7	7.4	10	18000	30000	6.9	9.5	16000	26000
71811	55	72	9	10.2	13.8	16000	26000	9.6	13.1	15000	24000
71812	60	78	10	13.4	18	15000	24000	12.6	17	14000	22000
71813	65	85	10	13.4	18.8	14000	22000	12.6	17.8	13000	20000
71814	70	90	10	13.8	20.3	13000	20000	13	19.1	12000	19000
71815	75	95	10	14.2	21.7	12000	19000	13.3	20.5	11000	18000
71816	80	100	10	14.5	23.1	11000	18000	13.6	21.8	9500	16000
71817	85	110	13	21.5	32.2	10000	17000	20.2	30.5	9000	15000
71818	90	115	13	21.7	33.5	9500	16000	20.4	31.6	8500	14000
71819	95	120	13	21.9	34.7	9000	15000	20.6	32.8	8500	14000
71820	100	125	13	22.5	37	8500	14000	21.2	34.9	8000	13000
71821	105	130	13	22.7	38.3	8500	14000	21.3	36.1	8000	13000
71822	110	140	16	31.8	51.6	8000	13000	29.9	48.7	7500	12000
71824	120	150	16	33.1	56.9	7000	11000	31.1	53.7	6700	10000
71826	130	165	18	38.7	67.6	6700	10000	36.3	63.8	6000	9000
71828	140	175	18	44.8	79.2	6000	9000	42	74.7	5600	8500
71830	150	190	20	51.2	92	5600	8500	48	86.8	5000	7500
71832	160	200	20	52.4	97.7	5000	7500	49.2	92.2	4800	7000
71834	170	215	22	66.5	123.4	4800	7000	62.4	116.5	4300	6300
71836	180	225	22	83.8	151.6	4800	7000	78.6	143	4300	6300
71838	190	240	24	100	179	4500	6700	94.4	169.2	4000	6000
71840	200	250	24	102.5	189.3	4300	6300	96.2	178.6	3800	5600
71844	220	270	24	106.4	209.3	3800	5600	99.8	197.4	3400	5000
71848	240	300	28	145	277	3400	5000	136	261	3000	4500
71852	260	320	28	148.8	299.3	3100	4600	139.6	282.3	2700	4100
71856	280	350	33	182	363.8	2800	4100	170.8	343.3	2400	3700
